Doub-Port USB & HDMI Panel Mount Adapters pou espas-Kabinè kontwòl limite ak panno HMI
Doub -pò panèl adaptè yo konbine de koòdone-USB-A, USB-C oswa HDMI-nan yon sèl modil kontra enfòmèl ant. Yon dekoupaj olye de de. Mwens machin, Layout pi pwòp, asanble pi vit. Gid sa a kouvri senk konbinezon komen yo, ki jan yo presize yo, ak sa yo konfime anvan kòmande.
- Doub -adaptè pou monte panèl pò konbine de koòdone nan yon sèl modil, ki egzije sèlman yon sèl dekoupaj panèl olye de de.
- Elimine espas sa a ki nòmalman nesesè ant de dekoupaj yon sèl -pò separe, rekipere zòn panèl ki ka itilize.
- Senk konbinezon komen: Doub USB-A, Doub USB-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C.
- Apwopriye pou kabinèt kontwòl, panno HMI, PC endistriyèl, kyòs ak ekipman OEM ak zòn limite panèl devan.
- Pou sitasyon pi ba, bay: konbinezon pò, dimansyon dekoupaj panèl, epesè panèl, longè kab ak vèsyon USB / HDMI.
Definisyon:Yon adaptè panèl doub-pò se yon sèl modil ki entegre de koòdone ekstèn (USB, USB-C oswa HDMI) nan yon sèl panèl-kay ki monte, sa ki pèmèt enjenyè yo bay de pwen koneksyon atravè yon sèl pozisyon koupe sou yon kabinè kontwòl oswa panèl ekipman.
📋 Kontni
Pwoblèm nan: Espas Panèl Front yo fiks, demann koòdone yo pa
Kabinèt kontwòl ak panno HMI gen zòn panèl devan fiks. Yon fwa yo mete ekspozisyon an, bouton pouse, kanpe ijans, limyè endikatè ak glann kab, espas ki rete a pou pò sèvis ekstèn yo souvan limite a yon ti teren oswa kwen.
Pandan se tan, modèn ekipman endistriyèl de pli zan pli bezwen plizyè entèfas ekstèn nan menm zòn sèvis la. Yon sistèm HMI ka bezwen HDMI pou yon monitè ekstèn plis USB pou yon klavye pandan konfigirasyon. Yon kabinè kontwòl ka bezwen USB-A pou zouti antretyen eritaj ak USB-C pou nouvo laptops. Yon enstriman tès ka bezwen de pò USB pou anrejistreman done similtane ak aktyalizasyon firmwèr.
Lè chak koòdone sèvi ak yon sèl adaptè -pò separe, rezilta a se plizyè dekoupaj, plizyè pozisyon aliye ak yon layout panèl ki gen anpil moun. Pou ekipman ki pwodui nan pakèt, sa a tou miltipliye D, asanble ak pri QC.
USB & HDMI Panel Mount Koleksyon adaptè
Opsyon Konbinezon Doub-Pò
Ranje pwodwi konplè pou kabinèt kontwòl
Single-Port vs Doub-Port: Ki Chanjman nan Pratik
Ekonomize espas la se pa sèlman dekoupaj nan tèt li. Distansyon minimòm ant de dekoupaj adjasan-ki nesesè pou kenbe frigidité panèl la-elimine nèt ak yon modil doub-pò.
| Atik | De yon sèl -Po adaptè | Yon Adaptè Doub-Pò |
|---|---|---|
| Dekoupaj panèl obligatwa | 2 ouvèti separe | 1 ouvèti konbine |
| Zòn total panèl itilize | Pi gwo (gen ladann entè-dekoupe clearance) | Pi piti (clearance elimine) |
| Pozisyon vis | 4 (2 pou chak adaptè) | 2 |
| Entèn câbles | 2 ke separe | 1 oswa 2 ke soti nan yon modil |
| Etap asanble yo | Monte, aliye, ranje × 2 | Monte, aliye, ranje × 1 |
| Aparans panèl | De ouvèti separe | Yon ouvèti pwòp entegre |
Senk Konbinezon Deb-Po komen

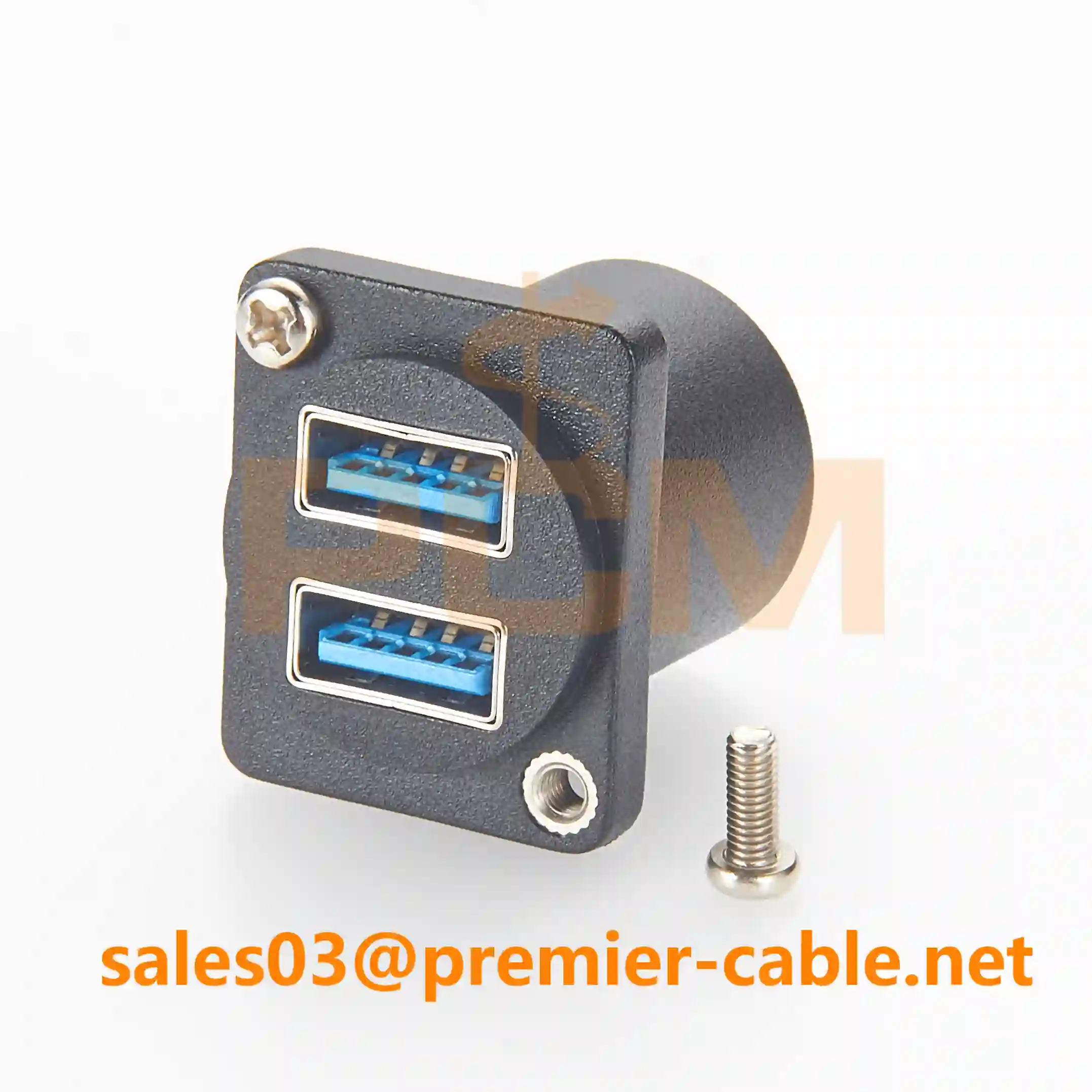

Doub USB-A
De pò USB-A nan yon sèl modil panèl. Apwopriye pou ekipman ki itilize periferik USB eritaj: kondui USB, klavye, sourit, eskanè kòd bar, laptop antretyen. Opsyon vèsyon USB: USB 2.0 oswa USB 3.0. Pou pifò travay antretyen endistriyèl (telechaje firmwèr, telechaje boutèy demi lit), USB 2.0 se ase. USB 3.0 pi pito lè gwo dosye done yo transfere regilyèman.
Doub USB-C
De pò USB-C nan yon sèl modil. Apwopriye pou nouvo konsepsyon ekipman lè l sèvi avèk Kalite -C pou transfè done, chaje oswa toude.
⚠️ Enpòtan:USB-C se yon faktè fòm konektè, pa yon sèl pwotokòl. Anvan kòmande, konfime si chak pò bezwen sipòte done sèlman, done + chaje, oswa done + videyo (Alt Mode). Se pa tout adaptè panèl USB-C sipòte tout fonksyon.
Doub USB-Yon Adaptè Montaj Panel
Doub USB-C Panel Mount Adapter
USB-A + USB-C Panel Mount Adapter
USB-A + USB-C
Yon USB-A ak yon USB-C nan yon sèl modil. Yon konbinezon pratik tranzisyon-pèyòd pou ekipman ki dwe sèvi tou de eritaj aparèy USB-A ak nouvo aparèy Tip-C. Sa a se kounye a demann ki pi komen nan manifakti ekipman OEM paske li kouvri tou de zouti antretyen ki deja egziste ak nouvo laptops san yo pa mande itilizatè yo pote adaptè.

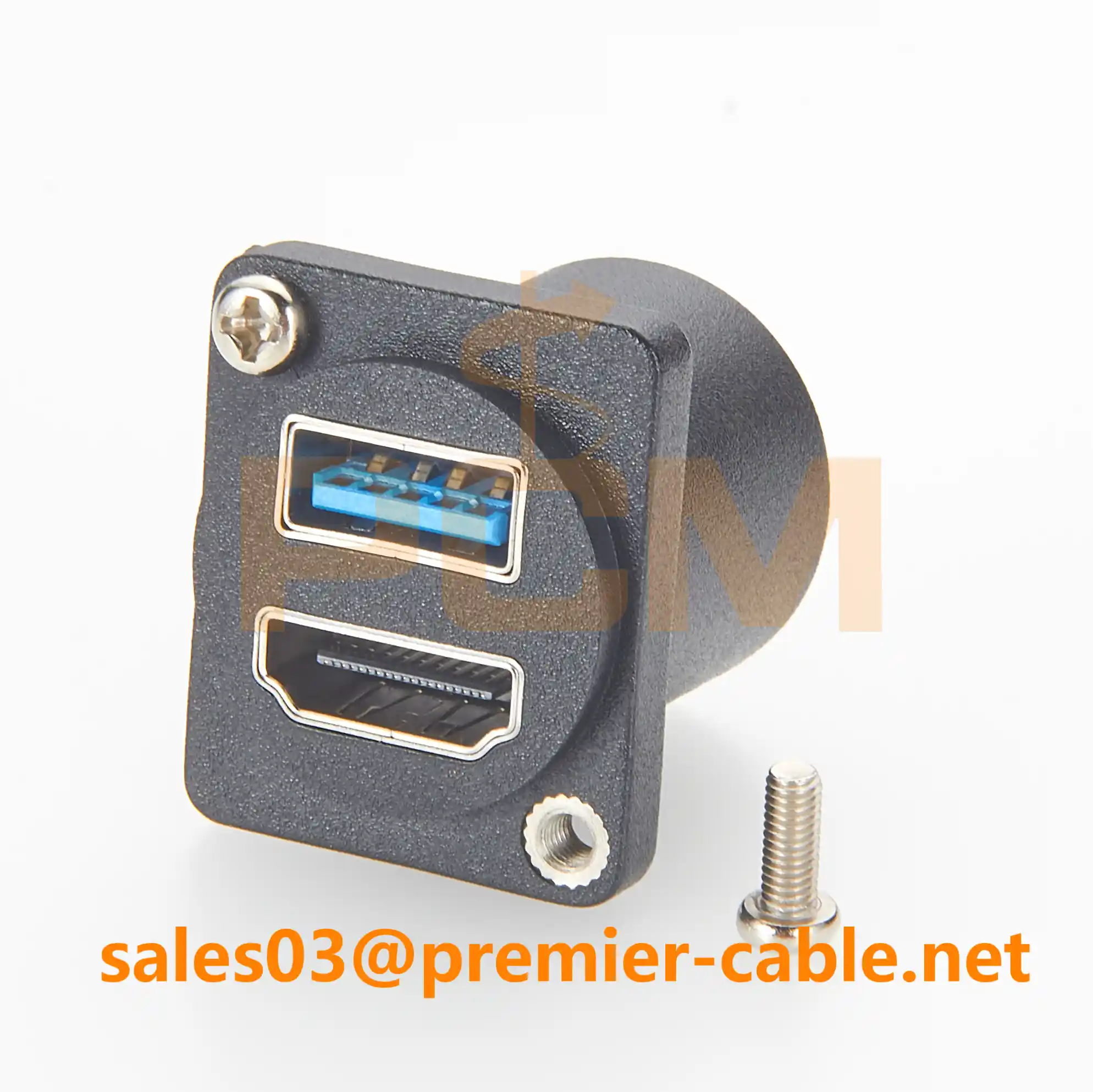

HDMI + USB-A
Yon HDMI ak yon USB-A nan yon sèl modil. Apwopriye pou panno HMI, PC entegre ak sistèm kontwòl ki bezwen ekspozisyon pwodiksyon + aksè periferik soti nan panèl devan an. Lè w ap espesifye, konfime vèsyon HDMI (1.4 pou 1080p, 2.0 pou 4K @ 60 Hz) epi si wi ou non yon kab aktif nesesè pou plis pase kab dèyè.
HDMI + USB-C
Yon HDMI ak yon USB-C nan yon sèl modil. Apwopriye pou nouvo sistèm kontra enfòmèl ant operatè a bezwen tou de ekspozisyon ekstèn ak done Kalite -C oswa aksè chaje nan yon zòn panèl sèvis.
HDMI + USB-Yon Panel Mount Adapter
HDMI + USB-C Panel Mount Adapter
Espesifikasyon mekanik pou konfime anvan kòmande
Adaptè doub-pò yo mande pou tcheke dimansyon plis atansyon pase vèsyon sèl-pò paske dekoupaj panèl la pi gwo epi distans dèyè pi enpòtan.
Dwe-Konfime Atik yo
- Konbinezon pò.Ki de interfaces ki nesesè?
- Panèl dekoupaj dimansyon.Gwosè a ouvèti rektangilè nan panèl la metal.
- Ranje epesè panèl.Konfime si wi ou non adaptè a sipòte epesè patiraj aktyèl la; panno ki pi epè yo ka mande pou varyasyon fil pwolonje-.
- Longè kab dèyè ak direksyon.Konbyen espas ki disponib dèyè panèl la? Èske kab la bezwen sòti dwat, nan 90 degre oswa nan yon ang espesifik?
- USB / HDMI vèsyon.Sa a detèmine fil elektrik entèn la ak spesifikasyon konektè.
Bon-pou-Konfime Atik (pou pwojè koutim)
| Paramèt | Kisa pou Espesifye |
|---|---|
| Espas twou vis | Sant-a-distans sant |
| Dimansyon bride devan | An jeneral zòn vizib sou devan panèl |
| Materyèl lojman | Alyaj zenk, aliminyòm oswa plastik |
| Pwoteksyon egzijans | Pwoteksyon metal konplè pou anviwònman ki sansib EMC- |
| Evalyasyon IP | IP20 estanda; IP65/IP67 pou ekspoze pousyè oswa Splash |
| Konektè dèyè sèks | Fi-a-fi pase-nan oswa kab ke |
📩 Konsèy pou pwojè OEM
Bay yon desen panèl ak dimansyon clearance entèn se fason ki pi rapid pou konfime anfòm. Sa a elimine retounen-ak-tolerans dekoupaj ak wout kab dèyè.
Kesyon yo poze souvan
Èske de pò yo nan yon adaptè de-pò gen diferan longè kab?
Wi. Vèsyon koutim yo ka gen diferan longè kab dèyè pou chak pò. Sa a komen lè de pwen koneksyon entèn yo nan distans diferan dèyè panèl la.
Ki epesè panèl adaptè de-pò anjeneral sipòte?
Pifò vèsyon estanda sipòte panèl endistriyèl komen ak epesè patiraj. Pou patiraj ki pi epè, yo disponib varyant ki pwolonje-fil oswa kranpon-. Konfime ak founisè a si epesè panèl la deyò ranje estanda a.
Èske adaptè de -pò disponib nan vèsyon IP65-rated?
Vèsyon estanda yo anjeneral IP20 (andedan kay la, pa gen okenn Splash). Vèsyon IP65/IP67 ak garnitur ak bouchon sele yo disponib pou lave-desann oswa anviwònman deyò, men yo dwe espesifye nan etap sitasyon.
Èske USB-C sou yon adaptè panèl sipòte chaje ak videyo?
Pa nesesèman. USB-C se yon faktè fòm konektè. Si yon adaptè panèl espesifik sipòte done sèlman, done + chaje, oswa done + videyo (Alt Mode) depann sou fil elektrik entèn la. Toujou konfime fonksyon ki nesesè yo anvan ou kòmande.
Kisa k ap pase ak bon jan kalite siyal HDMI sou pi long kab dèyè kouri?
Pou HDMI nan rezolisyon ki pi wo, câbles pasif gen yon limit longè pratik pi lwen pase ki siyal ka degrade. Si kouri kab dèyè a long, konfime ak founisè a si yon kab aktif oswa kondisyone siyal nesesè.
Bezwen yon adaptè Custom Dual-Port Panel Mount?
Voye nou oukonbinezon pò, gwosè dekoupaj panèl, epesè panèl, longè kab dèyè ak vèsyon USB / HDMI. Nou pral konfime anfòm epi retounen yon desen.
- Konbinezon estanda (double USB-A, doub USB-C, USB-A + USB-C, HDMI + USB-A, HDMI + USB-C) disponib.
- Longè kab koutim, materyèl lojman ak pò layout disponib pou pwojè OEM.
- Ou pa sèten ki konbinezon anfòm? Dekri layout panèl ou a epi nou pral rekòmande.
Sous Doub-Port USB & HDMI Panel Mount Adapters
Premye kabfabrike doub -pò USB-A, USB-C ak HDMI panèl adaptè pou kabinèt kontwòl, panno HMI, PC endistriyèl, kyòs ak ekipman OEM. Konfigirasyon estanda ak koutim ki disponib. Kontakte ekip jeni nou an pou sipò spesifikasyon oswa sitasyon.
Otè:Premye ekip Jeni kab
Dènye Mizajou:Me 2026
